Le raccordement électrique d’une remorque, qu’il s’agisse d’une simple remorque de chantier ou d’une caravane équipée, est un point central pour garantir sécurité et conformité sur la route. En 2026, avec l’évolution des véhicules et des équipements, comprendre les différences entre les prises remorque à 7 et 13 broches est devenu indispensable. Chaque type de prise répond à des besoins spécifiques en termes de feux de remorque, d’alimentation et de fonctionnalités. Pourtant, nombreux sont les automobilistes qui hésitent encore sur le choix ou la manière correcte de réaliser ce branchement électrique. Voilà pourquoi s’approprier les schémas électriques associés, maîtriser les codes couleur et savoir comment réaliser un câblage fiable sont des étapes incontournables à ne pas négliger.
Depuis la sécurité visible – feux de position, clignotants et feux stop – jusqu’aux signalisations complémentaires comme le feu de recul ou l’alimentation de batterie auxiliaire sur caravane, chaque broche a un rôle précis. À travers cet article, les mécanismes sous-jacents seront expliqués clairement pour vous permettre de faire des choix éclairés. Même sans être expert en mécanique, vous pourrez mieux comprendre ce qui se cache derrière ces prises remorque, éviter les erreurs de branchement fréquentes et anticiper les pannes potentielles. Le tout en restant conforme aux normes européennes et aux évolutions techniques les plus récentes.

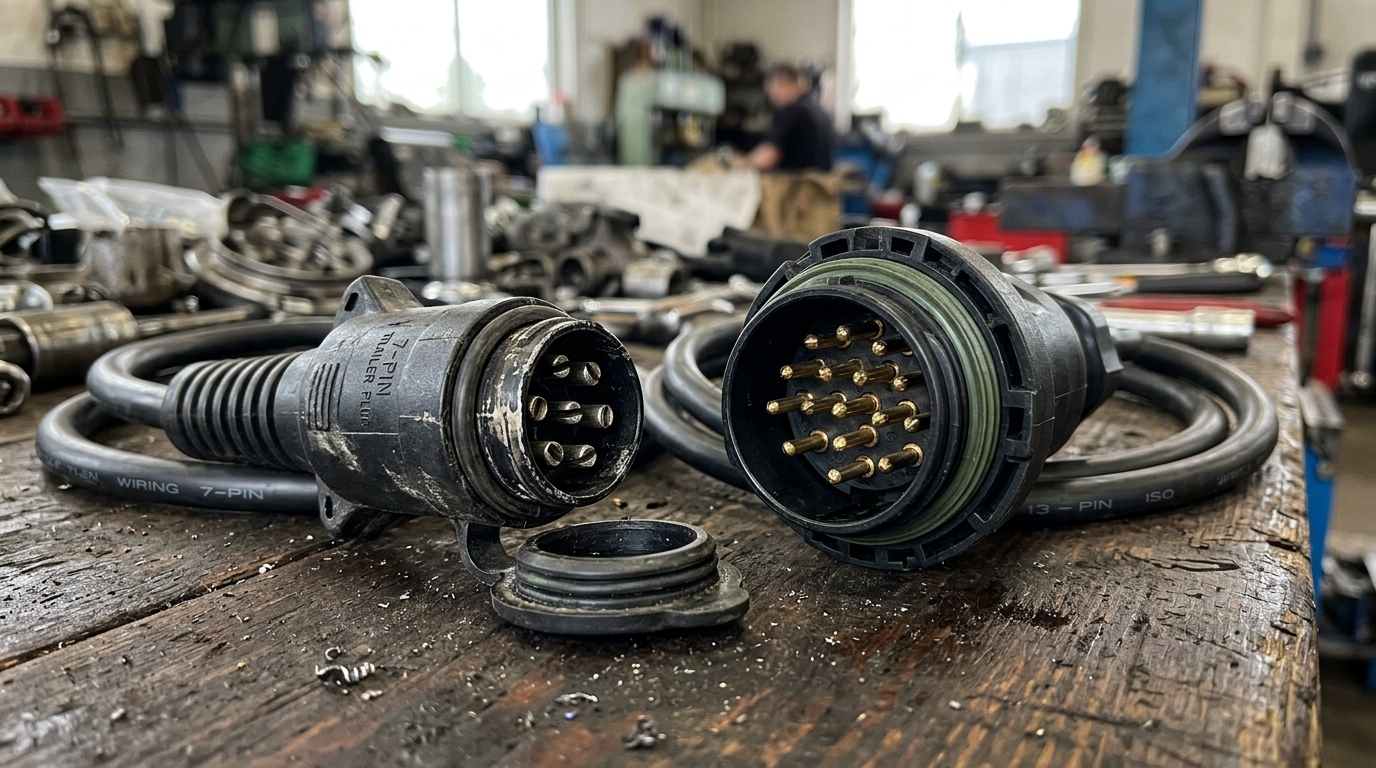

Quelle différence entre prise remorque 7 broches et 13 broches ?
La première question touche au cœur du système de branchement d’un connecteur de remorque : à quoi correspondent ces broches et pourquoi existe-t-il deux types de prises ? La prise 7 broches, qui suit la norme ISO 1724, est un standard ancien et largement répandu, notamment pour les petites remorques comme les porte-motos ou porte-bateaux. Son rôle principal est d’assurer l’éclairage de base tel que les feux de position, les clignotants, les feux stop et l’éclairage anti-brouillard. Cependant, elle reste limitée aux fonctions élémentaires.
Passons maintenant à la prise 13 broches, dont la norme ISO 11446 impose un système plus complet et moderne. Elle est la référence sur les caravanes et les remorques haut de gamme. Le nombre accru de broches permet d’ajouter le feu de recul, l’éclairage intérieur pour caravanes, l’alimentation d’un réfrigérateur ou encore d’une batterie auxiliaire. De plus, son design assure une connexion plus étanche et une meilleure résistance aux intempéries, un point crucial pour la longévité et la fiabilité.
L’utilisation concrète dépendra donc du type de remorque et des besoins en alimentation électrique. Pour un usage simple et occasionnel, la prise 7 broches suffit souvent. Mais dès que la remorque dispose d’accessoires ou que la sécurité devient un enjeu majeur avec les fonctions supplémentaires, la prise 13 broches s’impose naturellement. Voici un tableau récapitulatif:
| Type de prise | Nombre de broches | Utilisation principale | Fonctions |
|---|---|---|---|
| Prise 7 broches | 7 | Petites remorques, usages basiques | Éclairage de base : feux position, clignotants, feu stop, antibrouillard |
| Prise 13 broches | 13 | Caravanes, remorques avec accessoires | Éclairage complet + feu de recul + alimentation accessoires (frigo, batterie) |
Pour les amateurs de mécanique, il est important de noter que la prise 7 broches peut parfois nécessiter un adaptateur pour fonctionner avec certains porte-vélos ou remorques modernes. En revanche, la 13 broches assure une compatibilité Européenne quasi universelle. Elle minimise les risques de mauvais contacts électriques, fréquents avec les connecteurs plus anciens et usés, ce qui peut affecter la visibilité et donc la sécurité.
Comment réaliser un branchement prise remorque 7 broches : guide simple et schéma électrique
Le branchement de la prise remorque 7 broches suit un principe clair basé sur la correspondance entre chaque broche, sa couleur associée et sa fonction précise sur le circuit remorque. Ce système de câblage est normalisé, ce qui facilite la maintenance et le tournage de pannes éventuelles.
Voici l’association recommandée, conforme à la norme ISO 1724, détail par couleur avec le rôle de chaque broche :
- Jaune (broche 1) : clignotant gauche
- Bleu (broche 2) : feu antibrouillard arrière
- Blanc (broche 3) : masse (terre)
- Vert (broche 4) : clignotant droit
- Marron (broche 5) : feu de position droite
- Rouge (broche 6) : feu stop
- Noir (broche 7) : feu de position gauche
Pour procéder au branchement, commencez par couper le contact de votre véhicule. Cette précaution évite les risques de court-circuit et protège les composants électroniques du véhicule. Dénudez ensuite chaque fil sur environ 1 cm, puis connectez-les aux vis correspondantes de la prise en respectant le schéma électrique.
Il est primordial de s’assurer que le fil de masse (blanc, broche 3) est bien fixé et en bon contact. En effet, une mauvaise masse est la cause la plus fréquente de dysfonctionnements électriques et signes d’alerte sur la remorque. Pour garantir une bonne isolation, un chemisage ou une gaine thermo-rétractable est recommandé sur chaque connexion.
Une fois tous les fils fixés, serrez les vis avec modération pour éviter d’endommager les câbles. Une prise mal serrée ou mal isolée peut entraîner des courts-circuits, une usure prématurée et potentiellement un incendie électrique. Après le montage, testez chaque fonction indépendante (clignotants, feux stop, veilleuses, anti-brouillard) en actionnant les commandes correspondantes dans le véhicule.
Cette méthode de branchement reste accessible à tout bricoleur motivé, à condition de suivre les instructions et de rester vigilant sur la qualité des connexions. L’expérience montre que de nombreux dysfonctionnements proviennent souvent d’un mauvais contact de masse ou d’un branchement inversé des clignotants jaunes et verts. Voici une liste des précautions essentielles :
- Couper le contact avant toute intervention
- Respecter le code couleur pour éviter l’erreur des clignotants
- Vérifier la qualité de la masse et bien fixer le fil blanc
- Utiliser du matériel adapté (tournevis isolé, gaine thermo-rétractable)
- Tester soigneusement chaque fonction après montage
Pourquoi opter pour la prise 13 broches : fonctionnement et avantages détaillés
À l’heure où les voitures sont de plus en plus sophistiquées, adopter une prise remorque 13 broches est la solution pour un branchement fiable et complet. Ce connecteur plus moderne répond aux besoins d’alimentation multiples tout en garantissant une meilleure résistance aux agressions externes grâce à son étanchéité renforcée.
En plus des fonctions de base, la 13 broches intègre des broches supplémentaires dédiées à :
- Le feu de recul qui augmente la sécurité lors des manœuvres avec la remorque
- L’alimentation permanente pour des accessoires tels que la batterie auxiliaire ou le réfrigérateur dans une caravane
- Une masse additionnelle pour stabiliser le circuit électrique et réduire les risques de défaillance
Voici le schéma électrique simplifié des broches et de leur fonction pour la prise 13 broches :
| Broche | Couleur standard | Fonction | Equivalent 7 broches |
|---|---|---|---|
| 1 | Jaune | Clignotant gauche | 1 |
| 2 | Bleu | Feu antibrouillard | 2 |
| 3 | Blanc | Masse (plots 1-8) | 3 |
| 4 | Vert | Clignotant droit | 4 |
| 5 | Marron | Feux de position droits | 5 |
| 6 | Rouge | Feux stop | 6 |
| 7 | Noir | Feux de position gauches | 7 |
| 8 | Gris | Feu de recul | – |
| 9 | Marron/Bleu | Alimentation permanente | – |
| 10 | Marron/Rouge | Charge batterie caravane | – |
| 11 | Blanc/Noir | Masse additionnelle (plot 10) | – |
| 12 | Non attribué | Réservé | – |
| 13 | Blanc/Rouge | Masse (plot 9) | – |
Le montage d’une prise 13 broches nécessite une rigueur renforcée notamment sur la gestion des masses, car des erreurs peuvent provoquer des dysfonctionnements électrifiants frustrants à diagnostiquer. Lors de l’installation, il est recommandé d’utiliser un testeur dédié pour vérifier continuité et absence de court-circuit sur chaque broche. Cela garantit la conformité du branchement et la sécurité des utilisateurs lors des déplacements. Le gain est double : la modernité d’une connexion fiable avec une vraie polyvalence d’usage.
Quels sont les problèmes courants de branchement et comment les résoudre ?
Souvent, les pannes électriques liées au circuit remorque proviennent de quelques erreurs récurrentes et détectables avec un peu de méthode. Ces dysfonctionnements affectent la performance des feux remorque et la sécurité globale. Passons en revue les symptômes les plus fréquents et leurs solutions pratiques.
- Aucun feu ne fonctionne : La cause principale est un problème de masse. Vérifier la broche masse (blanche, 3 ou 11) et la nettoyer si besoin. Une masse mal branchée empêche le circuit de se refermer.
- Clignotants inversés : L’inversion des fils jaune et vert produit cet effet. La correction consiste à permuter les connexions entre les broches 1 et 4.
- Feux qui restent allumés en permanence : Souvent liée à un court-circuit ou une mauvaise isolation des câbles. Inspectez soigneusement les gaines et les raccords, remplacez ou réparez les parties défectueuses.
- Feux stop toujours actifs : Cela résulte d’un bon contact sur le fil rouge (feu stop) souvent dû à un mauvais branchement ou un fil endommagé à isoler correctement.
- Feux clignotants qui scintillent ou fonctionnent aléatoirement : Mauvais contact ou oxydation, souvent sur les prises vieillissantes. Un nettoyage minutieux avec un spray contact est recommandé pour rétablir la fiabilité.
- Fusibles qui sautent fréquemment : Surcharge, fils nus ou dénudés au contact du châssis. Vérifier le calibre des ampoules et l’intégrité du câblage.
- Voyant d’alerte sur tableau de bord : Sur les véhicules récents, une incompatibilité électronique peut déclencher ce voyant. Il faut installer un module de bypass adapté ou une interface dédiée selon le véhicule.
Dans tous les cas, un diagnostic méticuleux et la patience sont essentiels. Par exemple, lors d’un problème de clignotants, il ne faut pas hésiter à vérifier les couleurs de chaque fil et reprendre le branchement étape par étape. La propreté des contacts et une bonne isolation thermique sont des alliées précieuses pour éviter les dysfonctionnements. Enfin, la prévention avec un entretien régulier de la prise remorque garantit une meilleure longévité de votre circuit remorque et la sécurité sur la route.
Quelle réglementation et normes faut-il respecter pour un branchement remorque conforme ?
Au-delà de la mécanique, respecter les normes en vigueur est impératif pour assurer la sécurité de tous. La législation impose des règles strictes pour tout branchement de prise remorque. Voici les principales références à connaître :
- Norme ISO.DIS 1724 : définit les prescriptions pour le branchement des prises 7 broches (révisée en 2023 pour plus de clarté)
- Norme ISO 11446 : spécifie les normes applicables aux prises 13 broches, avec mise à jour récente en 2022
- Directive 2007/46/CE : cadre européen pour l’homologation des véhicules tracteurs et remorques
- ECE R48 : règlement sur l’éclairage et la signalisation, obligatoire pour toute remorque sur la voie publique
- Arrêté du 16 juillet 2021 : impose en France un système d’éclairage fonctionnel sur toutes les remorques
- Normes EN 1648-1 et EN 1648-2 : relative à l’installation électrique 12V pour caravanes et camping-cars
Le non-respect de ces normes expose à des sanctions lors du contrôle technique ou en cas d’accident. D’autre part, une installation défectueuse est une source de risques accrus d’accidents, ne serait-ce qu’à cause de feux mal signalés sur la remorque. Pour simplifier la démarche, il est conseillé d’utiliser des composants certifiés et de travailler selon les directives des constructeurs. Installer des modules d’interface spécifiques pour certains véhicules récents garantit aussi une parfaite compatibilité avec l’électronique embarquée et évite l’affichage de défauts sur le tableau de bord.
En gardant ces repères à l’esprit, les automobilistes peuvent aborder sereinement la mise en place ou le remplacement de leur branchement prise remorque, avec l’assurance d’un montage sûr, fiable et conforme aux exigences actuelles du marché.
